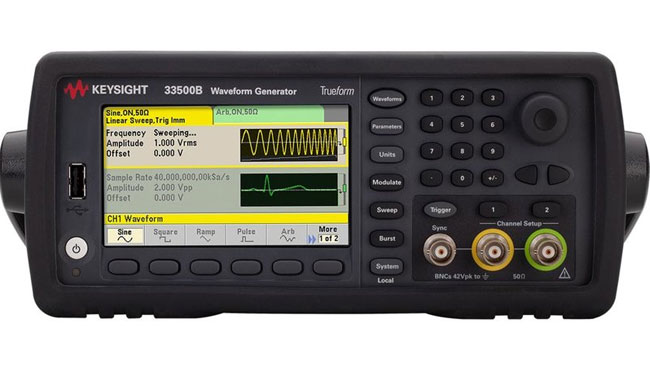

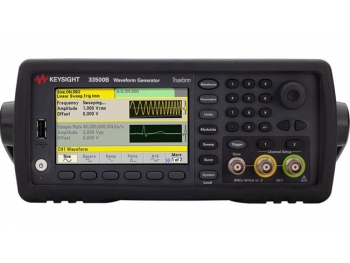

금호시스템(주) - 33500B Series

Trueform 함수 생성기는 최고의 신호 충실도를 제공하므로 가장 까다로운 계측 환경에서도 원하는 파형을 정확히 생성할 수 있습니다. 따라서 계측 결과에 단지 생성 된 파형이 아닌 실제 설계의 특성이 나타난다는 확신을 가질 수 있습니다.

독보적인 Trueform 기술

• 가장 까다로운 측정을 위한 폭넓은 신호를 생성하는 최고의 기능
• 5배 더 낮은 고조파 왜곡의 사인파로 신호 순도 향상
• 10배 더 적은 지터의 최대 20MHz 펄스로 타이밍 정확성 향상
• 시퀀싱을 지원하는 포인트 단위(point-by-point) 임의 파형으로 사용자 정의 신호를 보다 정확하게 표시

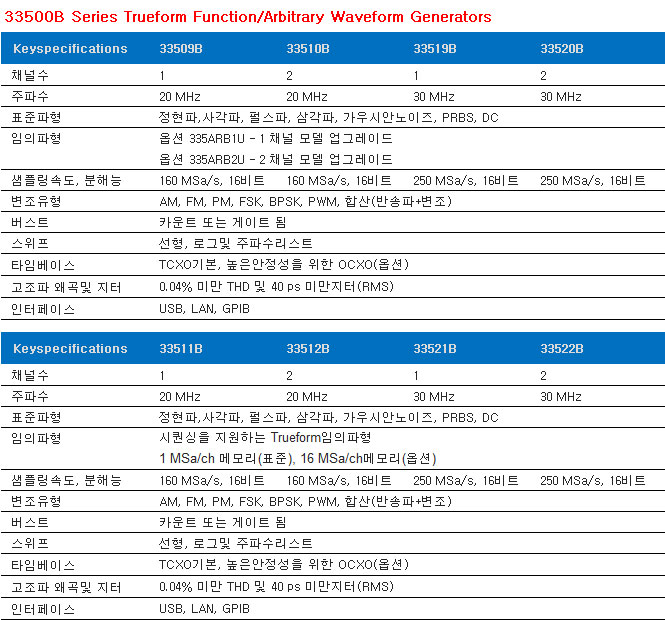

계측기 특징

• 160 MSa/s 샘플링 속도로 임의 파형의 시간 분해능 향상
• 1 mVpp ~ 10 Vpp 진폭의 16비트 분해능으로 진폭 정확도 향상
• 1 MSa/ch 표준 파형 메모리, 옵션의 16 MSa/ch로 가장 긴 파형 지원
• USB, LAN (LXI-C), GPIB를 기본으로 제공하여 PC 또는 네트워크에 대한 신속하고 간편한 연결 지원
• 33500B시리즈 파형발생기 모델 업그레이드

파형 생성 및 편집

• 33503A BenchLink Waveform Builder Basic & Pro 및 Basic S/W 로 고급신호 생성/편집 가능
• 내장 편집기를 사용해 전면판에서 파형 생성
• 오실로스코프에서 파형을 캡처해 발생기에 다운로드
• MATLAB, Microsoft® Excel 등에서 파형을 생성해 발생기에 다운로드
