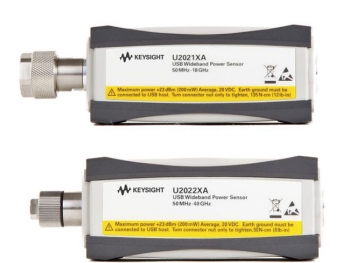

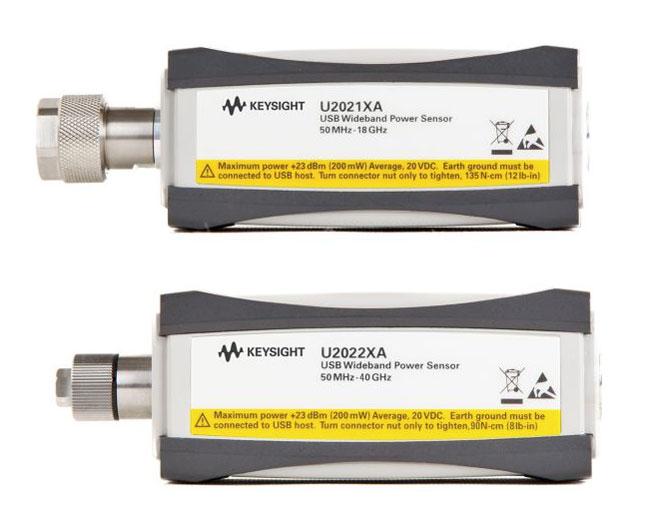

키사이트 U2020 X-시리즈 USB 피크 및 평균 파워센서

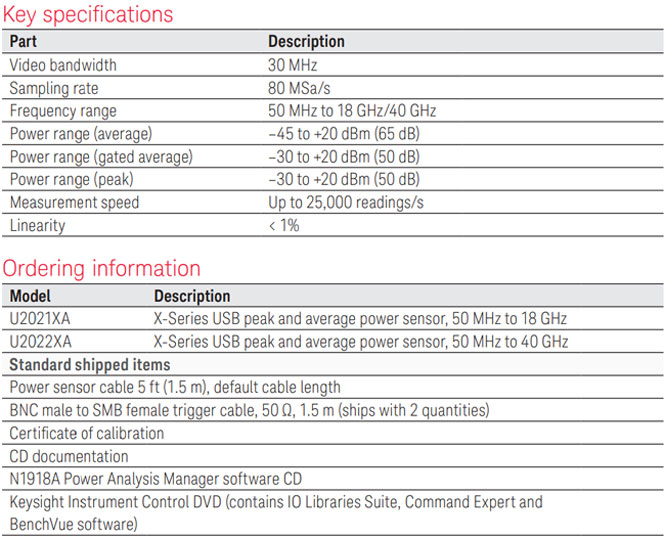

  • U2021XA : 50 MHz ~ 18 GHz, U2022XA : 50 MHz ~ 40 GHz 의 주파수 범위
  • 넓은 동적 범위 -30~+20dBm(피크/게이팅), -45dBm~20dBm(평균 전용 모드)
  • 30MHz 동영상 대역폭
  • 초당 80Msample의 단일 샷 리얼타임 캡처
  • 내부 제로화 및 교정
  • 초당 최대 25,000회 판독의 높은 측정 속도(무료 실행/고속 버퍼 모드)

PC에서 직접 측정 수행

U2020 X-시리즈는 키사이트 BenchVue 소프트웨어가 지원합니다. BenchVue는 프로그래밍할 필요 없이 파워 미터를 간편하게 제어해서 데이터를 기록하고 다양한 디스플레이 옵션으로 측정을 시각화할 수 있습니다.

BenchVue BV0007B 파워 미터/센서 제어 및 분석 앱을 설치한 PC에 센서를 연결하면 복잡한 펄스 분석과 표준 평균 전력 측정을 수행할 수 있습니다.

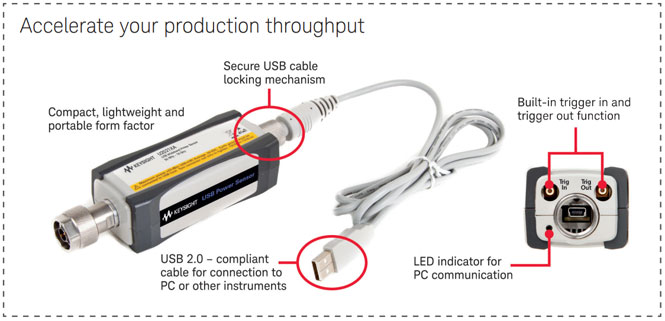

내장 외부 트리거 입력 및 출력

외부 트리거는 신호 노이즈 플로어에 가까이 있는 작은 신호를 정확하게 트리거합니다. 키사이트 U2020 X-시리즈 USB 파워 센서에 내장 트리거 입력/출력 연결이 있으면 표준 BNC-SMB 케이블을 통해 신호 소스 또는 테스트 대상 디바이스에서 직접 USB 센서에 외부 트리거 신호를 연결할 수 있습니다.
