53200 Series

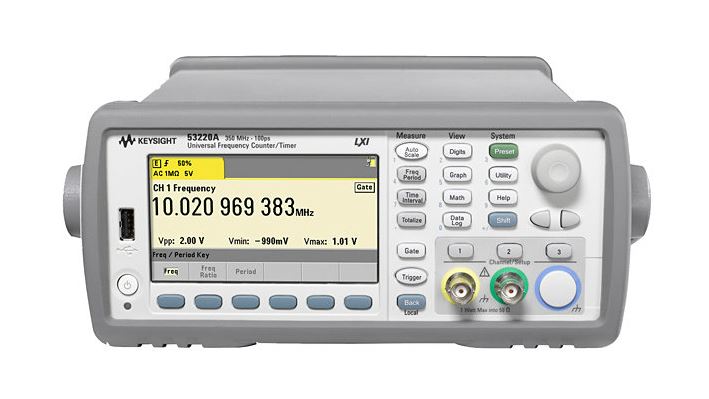

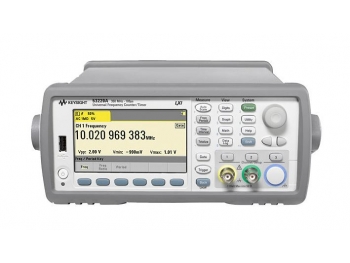

53220A - Frequency Counter
53220A 350 MHz 범용 주파수 카운터/타이머는 신뢰할 수 있는 주파수 및 시간 간격 측정을 수행할 수 있는 2채널 주파수 카운터입니다. 6GHz 또는 15GHz 측정을 위해 마이크로웨이브 채널 옵션을 추가할 수 있습니다.
53220A 350 MHz 범용 주파수 카운터/타이머는 신뢰할 수 있는 주파수 및 시간 간격 측정을 수행할 수 있는 2채널 주파수 카운터입니다. 6GHz 또는 15GHz 측정을 위해 마이크로웨이브 채널 옵션을 추가할 수 있습니다.
주요특징 및 사양 |
- 350 MHz 입력 채널 2개 및 제 3 채널 옵션(6GHz 또는 15GHz)
- 12디지트/초 분해능, 100psec 시간 간격 분해능
- LXI-C//LAN, USB 및 GPIB 표준
- 내장 수학 분석 및 컬러 그래픽 디스플레이(트렌드 및 히스토그램)
- 옵션: 리튬 이온 배터리

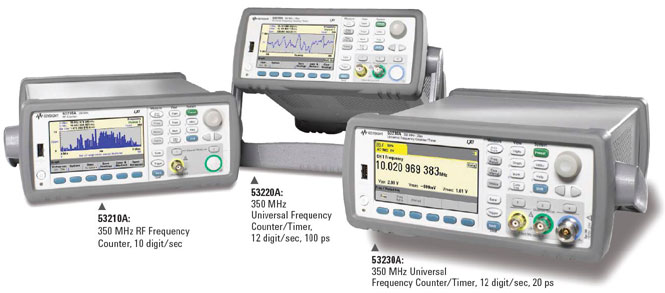

Overview of Keysight Frequency Counters | |||
Keyspcifications | 53210A | 53220A | 53230A |
주파수 밴드 | CH 1 : 350MHz | CH 1 & CH 2 : 350MHz | CH 1 & CH 2 : 350MHz |
옵션 추가채널 | CH 2 : 100MHz - 6GHz | CH 3 : 100MHz - 6GHz | CH 3 : 100MHz - 6GHz |
CH 2 : 300MHz - 15GHz | CH 3 : 300Hz - 15GHz | CH 3 : 300Hz - 15GHz | |
주파수분해능 | 초당 10디지트 | 초당 12디지트 | 초당 12디지트 |
시간간격 | N/A | 100ps | 20ps |
측정 | 주파수, 주파수비,주기 | 주파수, 주파수비,주기 | 주파수, 주파수비,주기 |
Vmax,Vmin,Vp-p | Vmax,Vmin,Vp-p | Vmax,Vmin,Vp-p | |
시간간격, 상승/하강 시간 | 시간간격, 상승/하강 시간 | ||
단일주기, 펄스폭, 위상 | 단일주기, 펄스폭, 위상 | ||
듀티사이클, 토탈라이즈 | 듀티사이클, 토탈라이즈 | ||
타임스탬프/MDA | |||
분석 | 수학; 평활(판독값이동평균), 스케일링, △-변화, null | ||
통계; 평균값, 표준편차, 최대값 피크투피크,카운트; 트렌드라인 및 히스토그램용 풀컬러디스플레이 | |||
Allan 편차 | Allan 편차 | ||
그래픽 디스플레이 | 디지트, 트렌드, 히스토그램, 리미트 테스트, 마커 | ||
인터페이스 | USB, LAN, GPIB |
